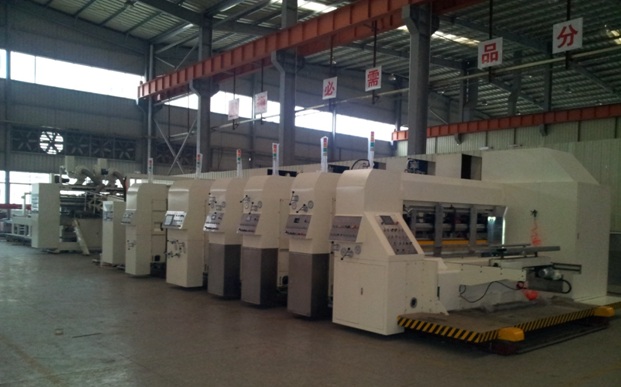

Автоматическая линия для производства гофрокоробов "VOLE"
Линия для производства гофрокоробов «тип VOLE» позволяет выполнять следующие операции: вырубка заготовок гофрокоробов в заданный размер, нанесение изображения на гофрокороба методом флексопечати (до 7ми цветов), нанесение просечек и поперечных рилевок, а так же последующая склейка гофрокороба в готовую продукцию.
Линия для производства гофрокоробов «тип VOLE» выполнена по модульному принципу, что существенно упрощает ее эксплуатацию, настройку и техническое обслуживание.
Состав линии VOLE:
- Вакуумно-роликовая секция подачи заготовок гофрокартона
- Секция флексографической печати (до семи цветов)
- Просекательно – рилевочная секция (слоттер)
- Секция ротационной вычески
- Автоматическая фальцевально – склеивающая секция
- Автоматический укладчик гофрокоробов
- Дополнительно на линию для изготовления гофрокоробов VOLE можно установить:
- Вакуумное сопровождение заготовок гофрокоробов в секциях печати
- Керамические анилоксовые валы для лучшего распределения краски и улучшения качества флексопечати
- Ракельная камера Doctor Blade
- Секция лакирования и УФ сушки гофрокоробов
- Стол вибрационной очистки для удаления облоя остающегося после вырубки заготовок гофрокоробов
Конструктив
- Компоненты электрической схемы линии производства компании Siemens (Германия)
- Система управления и электронные компоненты Panasonic (Япония)
- ИК датчик подсчета заготовок
- Подача краски с помощью мембранного насоса
- Система подачи краски автоматически останавливает работу и информирует оператора об ошибке при достижении критически низкого уровня краски
- Система непрерывной циркуляции краски
- Электродвигатели производства компании NORD (Германия)
- Автоматическая установка печатных валов в нулевое – начальное положение
- Линия установлена на специальные рельсы, что упрощает процесс настройки и обслуживания
- Секции линии соединены стыковочными пневматическими замками во избежание расстыковки в момент работы
- Регулируемый интервал подачи гофрокартона позволяет работать с заготовками большего размера (skip feed)
- Для повышения скорости работы и увеличения срока эксплуатации в линии для изготовления гофрокоробов VOLE используются передаточные косозубые шестерни, прошедшие закалку, шлифовку и полировку поверхности зуба
- Частотно регулируемый электропривод позволяет плавно изменять рабочую скорость линии в заданном диапазоне
- Все секции автоматической линии для изготовления гофрокоробов VOLE настраиваются с центрального ПУ. Для удобства обслуживающего персонала тонкая настройка параметров может быть произведена непосредственно на секции
Секция подачи
- Вакуумно-роликовая подача фирмы SUN, высокая скорость подачи заготовок гофрокартона
- Точность позиционирования и бесступенчатая настройка скорости подачи
- Система удаления пыли с гофрокартона
- Возможность работы с гофролистами большой короблености
Секция флексографической печати
- Растровые печатные валы линиатура 180/200 лин – дюйм
- Система быстрого крепления флексоклеше на печатный цилиндр
- Пневматический подъем анилоксового вала для предотвращения повреждения флексоклише
- Все валы печатной секции проходят динамическую балансировку
Просекательно – рилевочная секция (слоттер)
- Двухголовочный слоттер настройка положения ножей с центрального ПУ
- Моторизированное перемещение ножей
- Хромированные валы секции прошли процесс динамической балансировки для устранения биений валов при высоких скоростях вращения
- Секция слоттера оснащена контроллером для осуществления тонкой настройки секции на месте
- На секцию могут быть установленный муфты ротационной высечки для изготовления вент. отверстий и отверстий под ручки гофрокоробов (опционально)
Секция ротационной вычески
- Ленточный транспортер для удаления отходов
- Механизм проточки полиуретанового бандажа при износе
- Бандажи компании «MaxDura»
- Электронная настройка сведения валов на толщину гофрокартона
- Автоматический развод валов для увеличения срока эксплуатации штанц-формы и бандажа
Автоматическая фальцевально – склеивающая секция
- Автоматическая настройка работы секции на параметры обрабатываемых заготовок
- Система дозированного нанесения клея
- Эластичные прессующие ролики существенно улучшают качество склейки и фальцовки
- Воздушный прижим заготовок в накопительной бухте
- Двухступенчатый счетчик заготовок
Основные технические характеристики
Модель | 1220 (4 цвета) | 1226 (4 цвета) | 920 (4 цвета) | 1628 (4 цвета) |
Макс. скорость | 180 шт/мин 160 шт/мин (с склейкой) | 180 шт/мин 160 шт/мин (с склейкой) | 250 шт/мин 180 шт/мин (с склейкой) | 160 шт/мин |
Макс. размер заготовки (ДхШ) | 1200х2000 мм. | 1200х2600 мм. | ||
Макс. размер заготовки (ДхШ) skip feeding | 1600х2000 мм. | 1600х2600 мм. | 1200х2000 мм. | 2200х2800 мм. |
Мин. размер заготовки (ДхШ) | VOLE: 310x630 мм. VOLANS: 450х630 мм. с фальцесклейкой: 310/450х1000 мм. | VOLE: 310x630 мм. VOLANS: 450х630 мм. с фальцесклейкой: 310/450х1000 мм. | VOLE: 250x600 мм. VOLANS: 320х600 мм. с фальцесклейкой: 250/320х1000 мм. | VOLE: 380x630 мм. VOLANS: 500х630 мм. с фальцесклейкой: 380/500х1000 мм. |
Макс. площадь печати (ДхШ) | 1200х1920 мм. | 1200х2460 мм. | 900х1900 мм. | 1600х2700 мм. |
Макс. размер короба (ДхШ) | 500х500 мм. | 630х630 мм. | 490х490 мм. | 680х680 мм. |
Мин. размер короба (ДхШ) | Одноголовчатый слоттер: 160х160 мм. Двуголовчатый слоттер: 270х80 мм. с фальцесклейкой: 250х250х250 мм. | Одноголовчатый слоттер: 160х160 мм. Двуголовчатый слоттер: 270х80 мм. с фальцесклейкой 250х250х250 мм. | Одноголовчатый слоттер: 140х140 мм. Двуголовчатый слоттер: 220х70 мм. с фальцесклейкой 250х250х250 мм. | Одноголовчатый слоттер: 250х250 мм. Двуголовчатый слоттер: 310х100 мм. с фальцесклейкой 250х250х250 мм. |
Толщина флексоклеше | 7.2 мм. | 7.2 мм. | 7.2 мм. | 7.2 мм. |
Толщина заготовки | 1.5-12 мм. | 1.5-12 мм. | 1.5-12 мм. | 1.5-12 мм. |
Мощность | ОдVOLE: 59.4 КВт VOLANS: 87.4 КВт | VOLE: 59.4 КВт VOLANS: 101.4 КВт | VOLE: 59.4 КВт VOLANS: 87.4 КВт | VOLE: 70.4 КВт VOLANS: 114.4 КВт |
Общий вес | 37 000 кг. | 41 000 кг. | 32 000 кг. | 48 000 кг. |
Модель | 1228 (4 цвета) | 1230 (4 цвета) | 1632 (4 цвета) | 1635 (4 цвета) |
Макс. скорость | 180 шт/мин 160 шт/мин (с склейкой) | 170 шт/мин 150 шт/мин (с склейкой) | 140 шт/мин | 100 шт/мин |
Макс. скорость | 180 шт/мин 160 шт/мин (с склейкой) | 170 шт/мин 150 шт/мин (с склейкой) | 140 шт/мин | 100 шт/мин |
Макс. размер заготовки (ДхШ) | 1200х2800 мм. | 1200х3000 мм. | 1600х3200 мм. | 1600х3500 мм. |
Макс. размер заготовки (ДхШ) skip feeding | 1600х2800 мм. | 1600х3000 мм. | 2200х3200 мм. | 2200х3500 мм. |
Мин. размер заготовки (ДхШ) | VOLE: 310x630 мм. VOLANS: 450х630 мм. с фальцесклейкой: 310/450х1000 мм. | VOLE: 310x630 мм. VOLANS: 450х630 мм. с фальцесклейкой: 310/450х1000 мм. | VOLE: 380x630 мм. VOLANS: 500х630 мм. с фальцесклейкой: 380/500х1000 мм. | VOLE: 380x630 мм. VOLANS: 500х630 мм. с фальцесклейкой: 380/500х1000 мм. |
Макс. площадь печати (ДхШ) | 1200х2660 мм. | 1200х2860 мм. | 1600х3100 мм. | 1600х3400 мм. |
Макс. размер короба (ДхШ) | 680х680 мм | 730х730 мм | 780х780 мм | 850х850 мм |
Мин. размер короба (ДхШ) | Одноголовчатый слоттер: 160х160 мм. Двуголовчатый слоттер: 270х80 мм. с фальцесклейкой: 250х250х250 мм. | Одноголовчатый слоттер: 160х160 мм. Двуголовчатый слоттер: 270х80 мм. с фальцесклейкой: 250х250х250 мм. | Одноголовчатый слоттер: 250х250 мм. Двуголовчатый слоттер: 310х100 мм. с фальцесклейкой: 250х250х250 мм. | Одноголовчатый слоттер: 250х250 мм. Двуголовчатый слоттер: 310х100 мм. с фальцесклейкой: 250х250х250 мм. |
Толщина флексоклеше | 7.2 мм. | 7.2 мм. | 7.2 мм. | 7.2 мм. |
Толщина заготовки | 1.5-12 мм. | 1.5-12 мм. | 1.5-12 мм. | 1.5-12 мм. |
Мощность | VOLE: 59.4 КВт VOLANS: 101.4 КВт | VOLE: 59.4 КВт VOLANS: 101.4 КВт | VOLE: 70.4 КВт VOLANS: 114.4 КВт | VOLE: 70.4 КВт VOLANS: 114.4 КВт |
Габаритные размеры (ДхШхВ) | 17230х4621х3416 мм. | 17230х4621х3416 мм. | 20255х5586х3416 мм. | 20255х5686х3416 мм. |
Общий вес | 43 000 кг. | 44 000 кг. | 52 000 кг. | 55 000 кг. |
